電力測試設備一般需要在輸入端和輸出端兩頭接線，如果接錯輕則無法測量，重則損傷儀器。下面武漢合眾電氣技術工程師講解，溫升試驗裝置輸入和輸出信號接線方式。

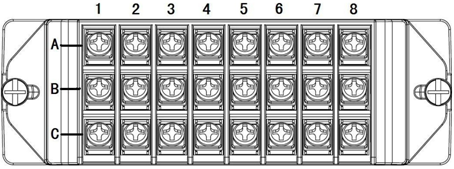

  首先，固定測量裝置螺絲。

  （1）輸入信號接線方式
  除了以上信號輸入輸出外，還有溫濕度采集模組（TP1728），溫濕度采集模組接線信號為數字信號，有三根線，儀器出廠后，我公司會將線接好，不用客戶自己另行接線。

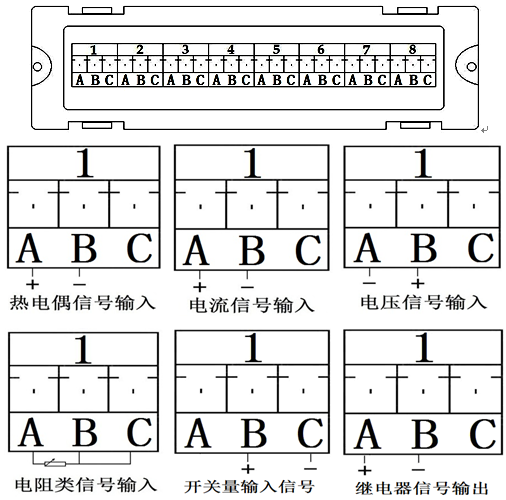

  （2）輸入信號接線（當接線模塊與采集模塊組裝后，請勿拆開，拆開會導致接線模塊損壞），以上接線模塊特定。
  1-8代表八個通道，A、B、C代表一個通道的三個接線端子；

  熱電偶信號輸入：A腳接信號輸入正，B腳接信號輸入負；

  電流信號輸入  ：A腳接信號輸入正，B腳接信號輸入負；

  電壓信號輸入  ：A腳接信號輸入負，B腳接信號輸入正；

  電阻信號輸入  ：電阻接A、B腳，B與C短接；

  開關量信號輸入：B腳接信號輸入正，C腳接信號輸入負；

  本文解釋了溫升試驗裝置輸入和輸出信號接線方式，如果需要全自動溫升試驗裝置，歡迎聯系我們客服，我們將安排專業的業務員和您對接。
